TSO orientation fibres PTA Line – Frank PTI

Testeur PTA-Line SST – TSO – TSI – Orientation des fibres

Appareil de mesure ultrasonique pour la détermination de l’index de tension de rigidité (TSI), de tension de rigidité d’orientation des fibres (TSO) et le ratio (MD/CD) de TSI.

Frank

Description

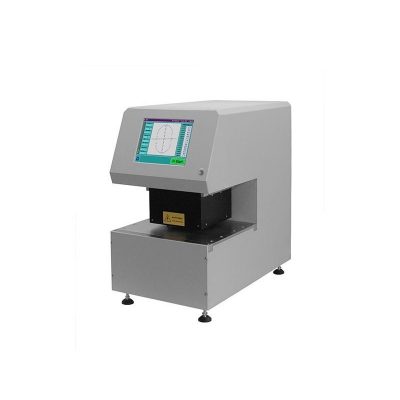

TSO Tester,  SST (Sonic Sheet Tester)



Cet testeur mesure l’index de rigidité en traction et l’index d’orientation des fibres.

Il est utilisé lorsque les caractéristiques d’un matériau doivent être défini dans un process papetier.

L’appareil indique si des défauts sont présents dans la trame du papier.

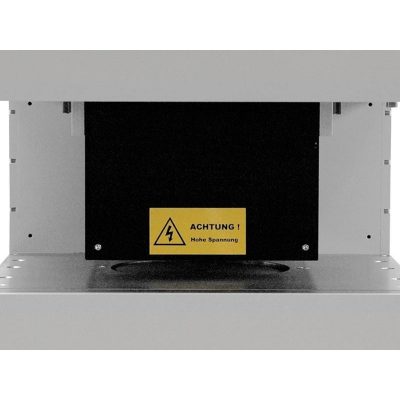

8 paires d’électrodes à ultra sons, réparties sur 360°, mesurent la rigidité du papier.

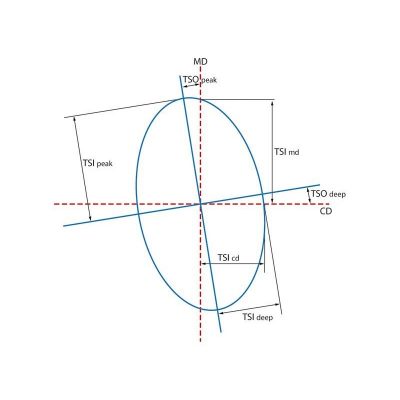

TSO = Tensile Strength Orientation

TSI = Tensile Strength Index





Avantages :

  • Facile d’utilisation, avec affichage de l’angle de distorsion par rapport au réel

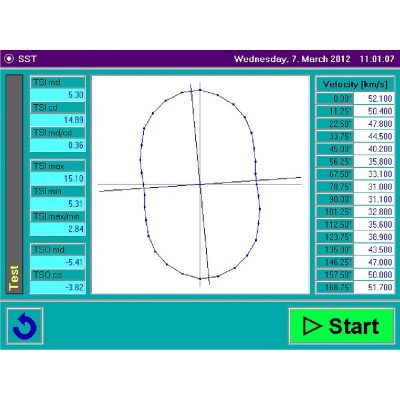

  • Affichage des graphiques et des valeurs simples directement sur l’écran tactile
  • Durée des mesures d’environ 5 secondes par mesure
  • Compatible PTA-Line

Spécificités techniques :

  • Capteurs de mesure : 16 capteurs (= 8 paires)
    •  mesure de l’angle : 11,25°
    • mesure du diamètre : 120 mm
    • mesure de l’amplitude : 20-200 μs (7.5-0.75 km/sec)
  • Affichage des résultats

Normes de référence :

Pas de normes disponibles

Dimensions – Energies :

  • Electricité : 230 V / 50Hz
  • Air comprimé : 400-600 kPa
  • Eau : Non
  • Dimensions (larg x prof x haut) : 330 x 600 x 680
  • Poids brut (kg) : 34
  • Poids net (kg) : 40

Brand

Frank

Frank PTI est un constructeur bien connu des laboratoires papetiers. Inventeur de la formette Frank "Allemande" et de l'appareil "Schopper Riegler"
