Testeur de résistance à la compression – Frank PTI

Testeur de résistance à la compression pour carton

Cet instrument détermine la résistance à la compression pour le carton et le carton ondulé (CCT, CLT, CMT, ECT, FCT, PAT, RCT)

Frank

Description

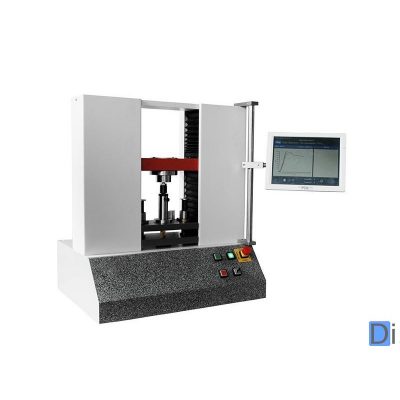

Compressomètre papier carton FRANK-PTI

Le testeur de résistance à la compression deux colonnes possède un écran digital et des boutons marche et arrêt séparés. Les programmes de tests respectifs sont sélectionnés via l’afficheur. Après pré-sélection du programme de tests désiré, les plateaux se mettent automatiquement à leur position initiale respective. Une protection de sécurité (comprenant un ressort spécialement conçu) prévient les dommages causés sur le capteur de pression par un éventuel dysfonctionnement accidentel.1

Différents supports d’échantillon et d’appareils de préparation d’échantillons sont disponibles pour les différents modes de tests et peuvent être commandés en fonction de vos besoins. Sur demande, l’instrument peut être livré avec un pont de pliage 4 points à la place des plateaux de pression pour la mesure de rigidité suivant ISO 5628 paragraphe 6.4 (Rigidité 4 points)

Vidéo

Avantages :

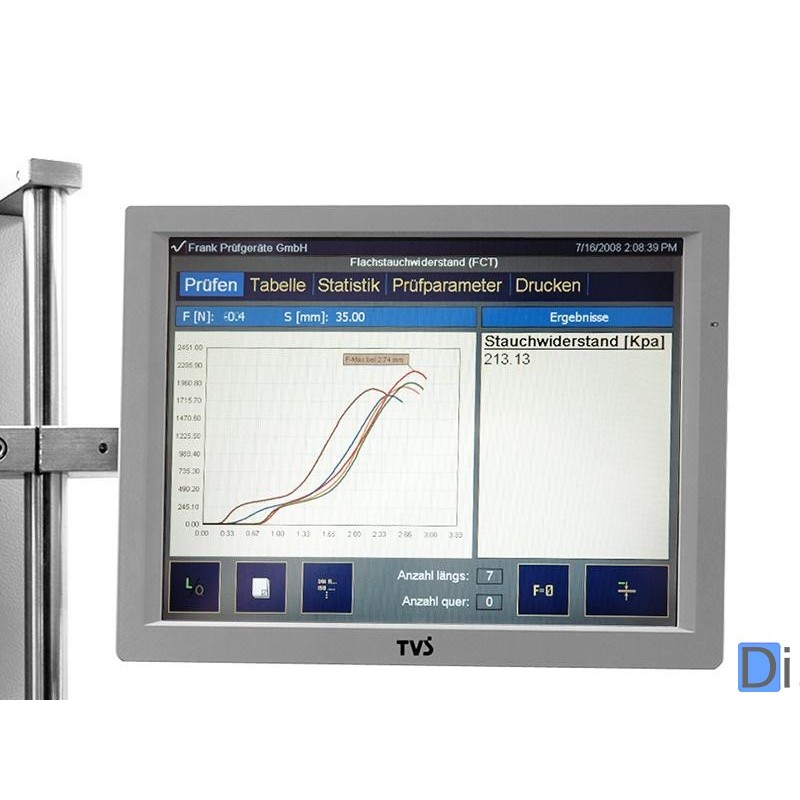

  • Affichage couleur des courbes et des valeurs

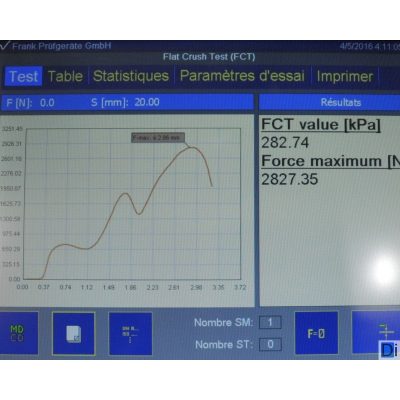

L’opérateur visualise précisément le comportement de l’échantillon testé (par exemple, le troisième pic du flat crush)

  • Plage de mesure : 10-5000 N, résolution 0.1 N
  • Prise de position automatique des plateaux en position départ après pré-sélection de la méthode de test (par ex. test ECT)

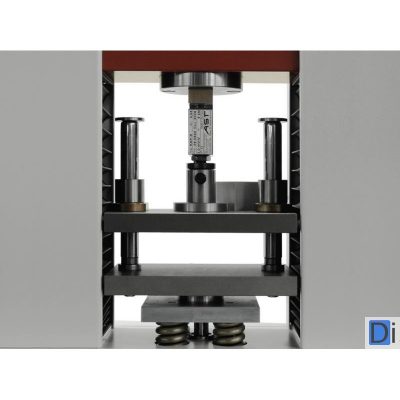

  • Protection de surcharge par ressort
  • Barres de guidage doubles stables avec plateaux guidés par roulements à billes pour une précision optimale
  • Adapté pour les mesures de rigidité 4 points.
  • Conception robuste

Spécifications techniques :

  • Affichage des graphiques, valeurs simples et statistiques
  • Changement de programme de tests rapide
  • Espace de travail de l’instrument :
    • Hauteur : 150 mm
    • Largeur : 200 mm
  • Vitesse de test ajustable de 1 à 200 mm/min
  • Capteur de force 5 kN (5000 N)
  • Démarrage des tests simples par pression d’un bouton séparé
  • Précision : Déviation max. 1 % dans la plage de 1-100 % de la charge nominale
  • Support d’échantillon pour les tests d’écrasement :
    • Plateaux de pression : 195 x 120 m
    • Espace de travail : 125 x 120 x 110 mm (Larg x Prof x Haut)
  • Double colonnes avec guidages à billes pour un parallèlisme optimal
  • Transmission par vis à billes pour un rendement et une grande régularité de fonctionnement
  • Protection de surcharge mécanique
  • Interface RS 232 pour transfert des résultats
  • Interface d’impression pour imprimante HP Laserjet compatible
  • Compatible avec Probe Net
  • Essais sur PPO et carton ondulé : RCT, CMT, ECT, FCT, CCT, SQT, PAT

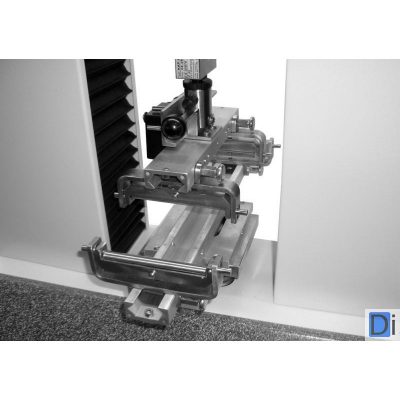

Rigidité 4 points du carton ondulé

  • Option disponible seulement pour l’instrument (S185020001), pont de pliage 4 points avec logiciel et instrument plus haut (S185020001)

Normes de référence :

  • DIN EN ISO 23035
  • ISO 13820, 7263, 3035, 3037, 12192
  • ISO 5628 (rigidité 4 points)
  • DIN 53134, 53143, 53149
  • SCAN P27, P32, P33, P34, P42
  • APPITA AS1301
  • FEFCO No. 6 , 8
  • TAPPI T825, T809, T822, T843, T811, T823, T838, T839, T821, T829

Dimensions – Energies :

  • Electricité : 110-230 V, 50-60 Hz
  • Air comprimé : Non
  • Eau : Non
  • Dimensions (larg x prof x haut) : 450 x 56 x 650 our 45 x 560 x 1100 pour 4 points de pliage (S185020001)
  • Poids brut (kg) : 140 ou 145 pour S185020001
  • Poids net (kg) : 115 ou 120 pour S185020001

Brand

Frank

Frank PTI est un constructeur bien connu des laboratoires papetiers. Inventeur de la formette Frank "Allemande" et de l'appareil "Schopper Riegler"
