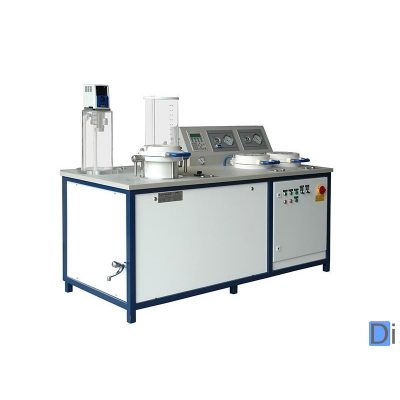

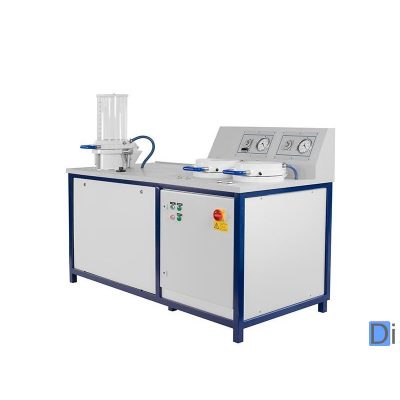

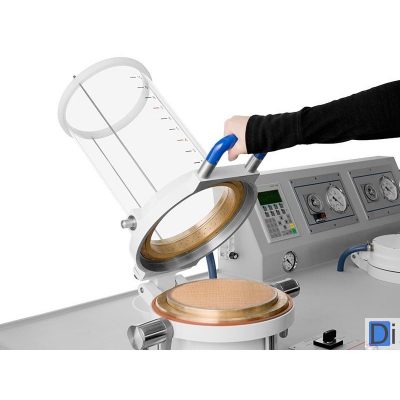

Machine à formettes « Rapid Köthen »

La préparation de feuilles en laboratoire fait l’objet de plusieurs normes. La méthode dite « Allemande » ou Rapid Köthen est la plus stable.

En résumé, la norme ISO5269-2 dit :

« La présente partie de l’ISO 5269 spécifie une méthode de préparation, la méthode Rapid-Köthen, de feuilles de laboratoire de pâte à papier, dans le but d’effectuer des essais physiques ultérieurement sur ces feuilles, afin de déterminer les propriétés de la pâte elle-même. La présente partie de l’ISO 5269 est applicable à la plupart des types de pâtes. Elle n’est pas appropriée à certaines pâtes à fibres très longues, telles que celles de coton, lin ou matières similaires, non raccourcies. La présente méthode n’est pas appropriée à la préparation des feuilles de laboratoire pour la détermination du facteur de réflectance diffuse dans le bleu (degré de blancheur ISO), conformément à ISO 3688. »

Une feuille de 200 mm de diamètre est produite à partir d’une suspension fibreuse à concentration définie.

Dans le réservoir, 7 litres de préparation sont agités. Après passage à travers une toile inox calibrée, l’excès d’eau est aspiré.

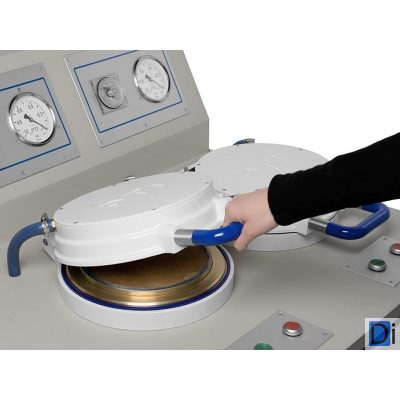

La feuille ainsi réalisée est couchée sur un support et transférée dans un séchoir.

Le séchage se fait à chaud et sous vide. Cette étape est celle qui limite la productivité du processus global.

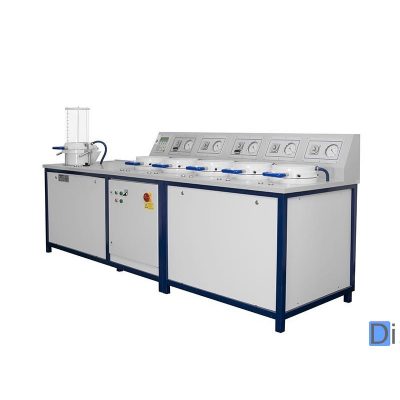

Il est possible de réaliser jusqu’a 50 feuilles par heure avec une machine à formettes équipée de 4 séchoirs.

Voir la vidéo sur Youtube

Avantages :

  • Structure en matériaux inoxydables
  • Pompe en bronze
  • Automate industriel pour la gestion des étapes
  • Fonctionnement automatique ou manuel (débrayable)
  • De 0 à 5 séchoirs allégés

Spécifications techniques :

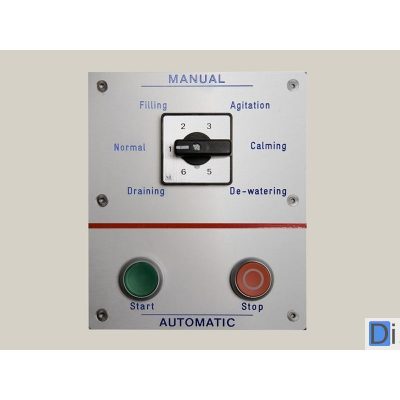

Modèle Manuel :

  • Pilotage du cycle avec un sélecteur

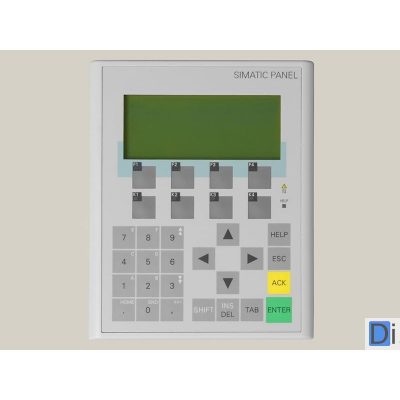

Modèle Automatique :

  • Un seul bouton pour le démarrage de la production
  • Possibilité d’enregistrer 24 programmes personnalisés
  • Débrayage pour passage rapide Automatique / Manuel

Options :

Recirculation des eaux blanches :

  • Pour les travaux de R&D. Les eaux blanches sont conservées et réutilisées.
  • Possibilité de les chauffer jusquà 75°C
  • Suivant la norme ISO 5269-3

Séchage haute température :

  • Température de 145°C.
  • Cette option nécessite des matériaux spéciaux qui peuvent entrainer des écarts par rapport à la norme ISO 5269-2

Normes de référence :

  • ISO 5269-2
  • ISO 5269-3-2008 (Recirculation des eaux blanches)
  • DIN 54358
  • Directive Zellcheming V/8/76

Dimensions – Energies :

  • Electricité : 400 V / 50Hz
  • Air comprimé : 4-6 bars
  • Eau : Alimentation : 1 bar, Evacuation dia 50 mm
  • Dimensions (larg x prof x haut) : 1000-2350 x 820 x 1500
  • Poids brut (kg) : 250-500
  • Poids net (kg) : 300-600
