Ligne automatisée de testeurs PTA Line – Frank PTI

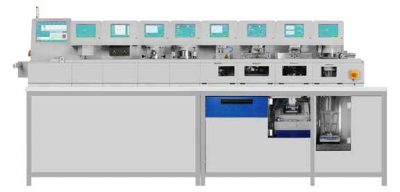

Ligne automatisée de testeurs pour papier – PTA Line

Banc automatique de controle et mesure pour papier. Concept novateur pour maitriser la qualité du papier en auttomatique.

Frank

Description

Banc de contrôle automatique pour essais papier – PTA Line

Une vidéo pour aller vite :

La vidéo sur Youtube

La ligne automatisée PTA-Line permet de répondre aux exigences actuelles de qualité et de flexibilité, actuellement nécessaires dans les process de production papetière.

Appareils fonctionnant indépendamment

Contrairement à des d’autres systèmes (Autoline ou Paper Lab) , la PTA-Line n’est pas un banc de tests statique. Elle est bien plus centrée sur la configuration des appareils de mesure. En d’autres termes, vous composez et faites évoluer votre configuration suivant vos besoins.

Tous les appareils de mesure de cette configuration sont complets, indépendants dans leurs fonctions de mesure et répondent aux besoins journaliers des laboratoires et peuvent être connectés en série si nécessaire.

Vous pouvez, si nécessaire, utiliser les appareils individuellement pour des mesures ponctuelles. Pas besoin de découper une bande.

L’extension simple par un appareil individuel avec le transfert simple de la PTA-Line rend chaque appareil capable d’effectuer des profils de tests indépendamment. L’adjonction d’une unité de contrôle, et le système de transfert qui va avec, crée une ligne de tests à partir des unités individuelles, complètement automatisée et de haute performance.

Le concept d’un système modulable rend le process de contrôle de qualité flexible, du fait qu’il peut être ajusté en fonction des besoins. La ligne de tests peut être changée ou étendue selon les demandes. Les appareils restent toujours capables de fonctionner indépendamment, cela rend possible la mesure de différents échantillons directement sur l’appareil concerné, même s’il est connecté à la ligne de tests.

Reproductibilité unique

Tous les appareils de la PTA-Line fonctionnent selon les normes et standards internationaux applicables, et leurs dimensions sont ainsi conformes à tous les requis exigés. Cela signifie qu’ils ne produisent pas seulement une haute qualité de résultats de mesures mais qu’ils fournissent également une reproductibilité unique dans un appareil de test automatisé.

Smart Touch – Usage convivial

L’utilisation du système de fonctionnement Smart Touch, dans les unités individuelles de tests aussi bien que dans les unités de contrôle, offre à l’usager une simplicité d’utilisation avec des options détaillées de mise en route. Lors du développement du logiciel, une grande importance a été accordée pour clarifier les structures et rendre la compréhension des éléments de contrôle facile et intuitive. Tous les paramètres de tests stipulés peuvent être téléchargés sur l’appareil comme programmes de tests. Cel permet à l’usager d’exporter le test concerné en seulement quelques opérations.

Les idées innovantes et l’expérience de nos clients nous ont aidé à développer et affiner le concept.

Plus de résultats en moins de temps

Le système de tests automatisé mène à des résultats plus précis et plus instructifs. Cela signifie également que la fréquence des mesures est également accrue de manière conséquente – plus de résultats de mesure avec des délais plus courts.

Pour conserver une vue d’ensemble parmi la totalité des données, PTA-Line offre de nombreuses options d’analyse. Cela inclut une analyse statistique claire des données de mesures, sur l’écran tactile de l’unité de contrôle ou sur l’appareil individuel, un nombre de modélisations d’impression important et une connection des données au système de gestion existant, permettant de déterminer rapidement et de manière efficace les analyses pertinentes de la qualité de l’échantillon mesuré.

Contrairement aux mesures effectuées sur des appareils de laboratoire, la PTA-Line mesure un profil complet. La position des mesures sur l’échantillon est crucial dans le process de fabrication. La comparaison des caractéristiques d’un test individuel par rapport au bon profil de position est décisif pour tout ajustement requis dans le process de production. Plus l’analyse est précise, plus la production peut être rapide et correcte, permettant ainsi un gain de temps et d’efforts.

Optimisation du process

Comme les données de mesures peuvent être transférées directement sur un système externe QM, l’identification précise de l’échantillon est requis. Ici aussi, la PTA-Line offre de nombreuses options d’aide pour optimiser la catégorisation du process.

Les process de recueil des données peuvent énormément varier d’un métier à l’autre. Le concept de la PTA-Line a pour but de trouver une manière, en utilisant différentes méthodes, de s’intégrer lui-même dans les process de l’entreprise. Les échantillons peuvent être identifiés aussi bien par saisie de nombre et/ou de caractères, tel que des « numéros de lots » ou des « numéros de rôle », que par des appareils de codes-barres ou codes laser QR.

L’une des plus avantageuses configurations de connection à un système QM est celle faite via une ligne bi-directionnelle. De cette manière, dès que l’échantillon est entré dans le système, il est affiché sur l’écran de l’unité de conrôle de la PTA-Line. L’usager sélectionne simplement l’échantillon et commence les opérations de mesures. A la fin de chaque test, la donnée est renvoyée au QM système avec son identification, qui peut être faite automatiquement si nécessaire. Ce type de communication ne réduit pas seulement considérablement le temps de préparation mais supprime également presque complétement les risques d’erreur quant à l’identification de l’échantillon par l’usager. Ainsi les process de test basiques peuvent être téléchargés avec les requis d’échantillons individuels.

Avec le développement de ProbeNet, un protocole standardisé, ouvert, pour les communications de données a été finalisé. FRANK-PTI a réalisé une étape importante dans la mise en réseau des appareils de tests et les systèmes de management de la qualité. Cela donne un outil de travail performant pour étendre et optimiser les connections.
