Compression SCT – Frank PTI

Testeur de compression à faible écartement (SCT)

Cet instrument sert à déterminer la force de compression et l'indice de compression sur les échantillons de papier pour ondulé.

Frank

Description

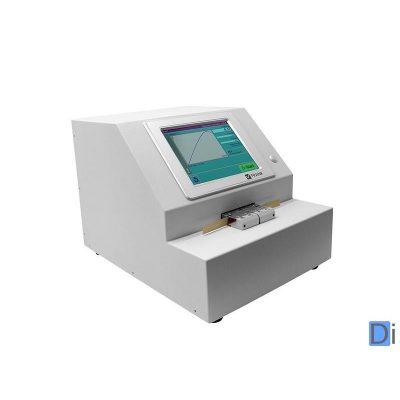

Compressomètre SCT (Short Span Compression Test)

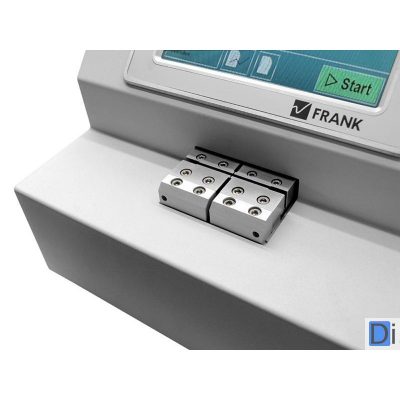

Cet appareil compact, qui mesure la force de compression, présente clairement les valeurs et graphiques sur l’écran tactile, très pratique à utiliser. L’évaluation statistique avec ses valeurs simples peut être extraite dans un sous-menu. La conception des pinces, résistantes à la déformation, et le guidage linéaire spécial assure des résultats de mesure précis. Les pinces retournent rapidement à leur position initiale (distance 0,7 mm) après la rupture de l’échantillon.

Cette mesure devenue un standard pour les papiers pour ondulés nécessite des précautions particulières.

L’utilisateur doit obligatoirement se référer à la norme ISO9895 pour définir son mode opératoire.

Le conditionnement et l’échantillonnage sont des variables importantes qu’il convient de maitriser.

Le mode de découpe d’échantillon à une influence sur les résultats.

Avantages :

  • Affichage des graphiques et des valeurs sur un écran digital
  • Pression de contact des pinces : 2,300 N (ajustable)
  • 500 N capteur de force pour mesures jusqu’à 33.33 kN/m
  • Mouvement linéaire des pinces guidé (entraînement concentrique)

Spécifications techniques :

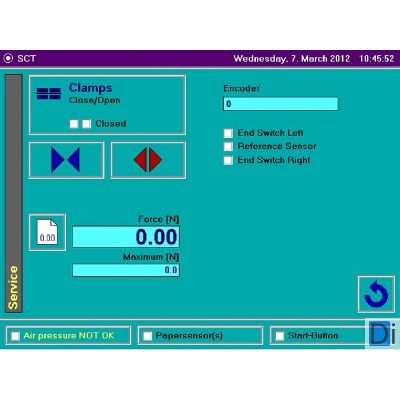

  • Ecran tactile
  • Affichage des valeurs simples et des statistiques :
    • Force compressive en kN/m
    • Force maxi. (Fmax) en N
    • Indice de compression (CI) en Nm/g

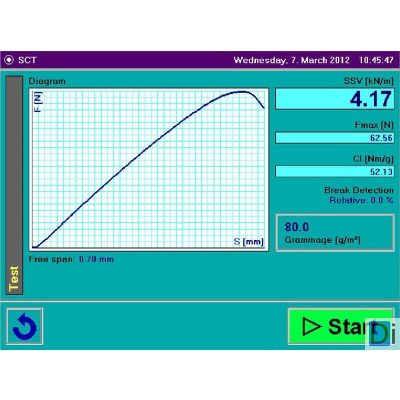

    • Affichage de graphiques simples et de graphiques comparatifs de MD (sens machine) et CD (sens travers)
  • Compatible avec MiniStat et PaperLIMS
  • PC industriel intégré
  • Interface RS 232 interface pour transmission des résultats
  • Interface parallèle pour imprimante compatible HP
  • Plage de mesures : 1-500 N (correspond à 0,06 kN/m)
  • Largeur d’échantillon : 15 mm
  • Pince de serrage : 2,300 ± N (ajustable)
  • Précision de mesure : < 1% de la valeur affichée

Normes de référence :

  • ISO 9895-2008
  • TAPPI T 826
  • DIN 54518
  • SCAN P 46
  • APPITA/AS 1301.450
  • BS 7325

Dimensions – Energies :

  • Electricité : 110-220, 5-60 0Hz
  • Air comprimé : 600 kPa
  • Eau : Non
  • Dimensions (larg x prof x haut) : 270 x 500 x 270
  • Poids brut (kg) : 32
  • Poids net (kg) : 42

Brand

Frank

Frank PTI est un constructeur bien connu des laboratoires papetiers. Inventeur de la formette Frank "Allemande" et de l'appareil "Schopper Riegler"
